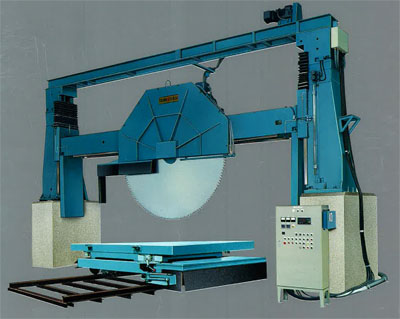

大和機械 門型自動切断機 ＤＳ１００・１２０ＧＣ
- 製品カテゴリ
- 機械
■機械仕様
| 型式 | DS100/120-4000GC | DS100/120-4500GC | DS100/120-5000GC |
|---|---|---|---|
| 主軸駆動電動機 | ５５kw－６P | ５５kw－６P | ５５kw－６P |
| ブレード径 | Max、100/120吋 | Max、100/120吋 | Max,100/120吋 |
| 主軸走行ストローク | ４０００㎜ | ４５００㎜ | ５０００㎜ |
| 主軸走行速度 | 250～7000㎜/min | 250～7000㎜/min | 250～7000㎜/min |
| 主軸上下リフト | １３００（１５００）㎜ | １３００（１５００）㎜ | １３００（１５００）㎜ |
| 上下駆動電動機 | 5,5kw-4P,ブレーキ付 | 5,5kw-4P,ブレーキ付 | 5,5kw-4P,ブレーキ付 |
| 切断可能寸法 | 3500×1050/1300 | 4000×1050/1300 | 4500×1050/1300 |
| 左右駆動電動機 | 2,2kw無断変則モータ | 2,2kw無断変則モータ | 2,2kw無断変則モータ |
| 台車寸法 | 自走式2500×2000㎜ | 自走式2500×2000㎜ | 自走式2500×2000㎜ |
| 回転テーブル寸法 | 2000×3000㎜ | 2000×3000㎜ | 2000×3000㎜ |
| 台車駆動電動機 | 0,75kw－４P | 0,75kw－４P | 0,75kw－４P |
| 台車送り幅 | Max,３０００㎜ | Max,３０００㎜ | Max,３０００㎜ |
| レール寸法 | 30kg/m L=5000㎜ | 30kg/m L=5000㎜ | 30kg/m L=5000㎜ |
| 所要電力 | ６４kw | ６４kw | ６４kw |
| 機械重量 | 17000/17500kg | 17500/18000kg | 18000/18500kg |

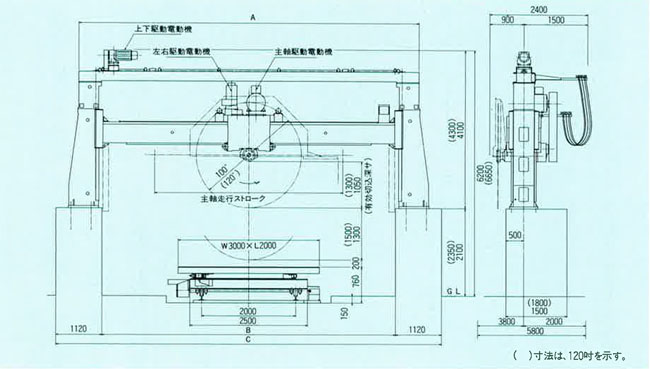

| 寸 法 | A B C | A B C | A B C |
| 7870 6560 8800 | 8370 7060 9300 | 8870 7560 9800 |
